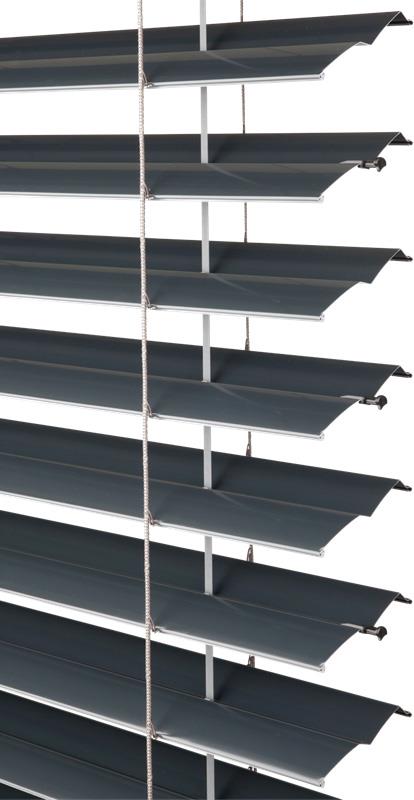

Exteriérová žaluzie Zetta 90

TOP!


Exteriérová žaluzie Zetta 90 je technologicky nejvyspělejší venkovní okenní žaluzie v oblasti exteriérové stínící techniky, vhodná k zastínění rodinných domů i administrativních budov. Lamely o šíři 9 cm jsou ve tvaru písmene „Z“. V zavřeném stavu vytváří lamely celistvou plochu, která zaručuje dokonalé zastínění, guma vlisovaná po celé délce lamely zvyšuje termoregulační efekt žaluzie. Oproti žaluzii Zetta 70 se venkovní okenní žaluzie Zetta 90 hodí k zastínění větších ploch, neboť lamely působí opticky větším dojmem. Hliníkové vodící lišty zajišťují stabilitu žaluzie ve větru a jsou podpůrným prvkem pro zabezpečení domu proti vloupání. Variabilita montáže, moderní až technický design a dokonalé zastínění tvoří z této venkovní okenní žaluzie unikátní stínící prvek pro veškeré typy objektů.

Přednosti a výhody

+ vysoký stupeň zastínění,

+ termoregulační i ochranný efekt,

+ snižování hladiny venkovního hluku,

+ dolní profil z extrudovaného hliníku,

+ možnost elektrického ovládání,

+ snížená hlučnost žaluzie (vlisovaná guma),

+ maximální garantovaná plocha 24 m2.

Reference

-GALERIE



Způsob ovládání

  • manuálně - klikou
  • elektricky - dálkovým ovladačem nebo vypínačem

Garantované rozměry

  • minimální šířka: 600 mm
  • maximální šířka: 4000 mm (pro ovládání klikou) / 6000* mm (pro ovládání motorem)
  • maximální výška: 4000 mm
  • maximální plocha: 8 m2 (pro ovládání klikou) / 24 m2 (pro ovládání motorem)

* Upozornění: S rostoucí šířkou žaluzie klesá třída její odolnosti vůči větru – viz Odolnost proti větru, níže na stránce.

Atypické rozměry nevyrábíme.

Technické parametry

Nákres lamely Zetta 90

Venkovní žaluzie Zetta 90 - lamela
  Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek
Vodící lišta
Obchodní název
Rozměr (mm)
Materiál
P 001
56 × 58
Fe
6053
P 001/2
56 × 60
Al
6053
P 012/1
93 × 14
Al
6054
P 037
0,42 × 113
Al
6055
  P 029/1
80 × 9,5
PES
P 028
8 × 0,34
PES
Barva Standard:
pozink. plech
Ostatní RAL v nástřiku
Standard:
elox. hliník
Ostatní RAL v nástřiku
Dle aktuálního
vzorníku ISOTRA a.s.
Standard:
elox

Ostatní RAL v nástřiku
bílá šedá

Barevné provedení

6070

Základní barvy RAL pro lamelu

10151015

3000 S3000 S

50145014

70167016

70357035

70387038

70487048

80148014

90059005

90069006

90079007

70227022

90109010

90169016

DB 703DB 703

VSR 780VSR 780

Příplatkové barvy RAL pro lamelu

30043004

50025002

60056005

90029002

DB 702DB 702

W 210W 210

Další vzorníky u nás na prodejně.

Varianty provedení Zetty 90

Windstabil

  • Žaluzie s vyšší odolností proti větru

Windstabil

Pomocná vodící lanka

Šířka žaluzie (mm) Počet pomocných lanek
do 1499 2 ks (připevněny na vodících lištách)
1500 – 1999 2 ks (připevněny na vodících lištách) + 1 ks uprostřed
2000 - 3000 2 ks (připevněny na vodících lištách) + 2 ks uprostřed

Odolnost proti větru


Varianty montáže

Základní typy montáže

  • Montáž do vytvořené kapsy (strop / stěna)
  • Montáž do špalety na rám okna (strop / stěna)
  • Montáž na rozšiřovací profil okna (strop / stěna)

Montáž do vytvořené kapsy Montáž do špalety na rám okna Montáž na rozšiřovací profil okna

Tyto tři typy montáže mohou být ve dvou variantách: krycí schránka přiznaná / krycí schránka včleněná do zateplovacího systému nebo obvodového pláště.

Specifická montáž

  • Samonosné provedení (upevnění žaluzie na vodících lištách)
  • Fasádní provedení (kulatá kazeta; montáž na fasádu)
  • Montáž do překladu Heluz (zapuštěné vodící lišty)
  • Montáž do překladu Porotherm (vhodné pro samonosné provedení)
  • Samonosná žaluzie s nábalem mimo kanál

S montáží do překladu je nutné počítat již ve fázi projektu rodinného domu.

Samonosná žaluzie s nábalem mimo kanál Bravo

Limitní rozměry pro variantu Bravo

BRAVO Šířka (mm) Výška (mm) Garantovaná plocha (m2)
min. max. min. max. max.
bez sítě proti hmyzu 600 3500 500 3000 10,5
se sítí proti hmyzu 720 1800 500 2500 3
Použitím tohoto provedení se ušetří 40 mm výšky schránky (výšky krycího plechu) vůči standardnímu provedení.
Max. výška žaluzie, kterou pojme schránka velikosti 210 mm.

Typ žaluzie Výška žaluzie (mm)
Cetta 60 Flexi 1900
Cetta 65 1900
Cetta 80 2200
Cetta 80 Flexi 3000
Cetta 80 Slim 2600
Cetta 100 Flexi 3300
Setta 65 1900
Setta 90 2700
Zetta 70 2100
Zetta 90 2500

Samonosná žaluzie Viva

Limitní rozměry pro variantu Viva

VIVA Šířka (mm) Výška (mm) Garantovaná plocha (m2)
min. max. min. max. max.
bez sítě proti hmyzu 600 4000 500 3000* 10,5 (motor)
se sítí proti hmyzu 720 1800 500 2500* 3
* viz tabulka “Maximální výška žaluzie, kterou pojme schránka velikosti 300 mm”
Max. výška žaluzie, kterou pojme schránka velikosti 300 mm.

Typ žaluzie Výška žaluzie (mm)
Cetta 60 Flexi 3500
Cetta 65 2400
Cetta 80 2800
Cetta 80 Flexi 3000
Cetta 80 Slim 3000
Cetta 100 Flexi 4000
Setta 65 2400
Setta 90 3000
Zetta 70 2600
Zetta 90 3000

Zetta 90 do překladu

Garantované rozměry pro žaluzie Zetta 90 do překladu

  • minimální šířka: 600 mm
  • maximální šířka: 3850 mm
  • maximální výška: 1900 mm
  • maximální plocha: 8 m2

Odolnost proti větru

Zkoušky odolnosti proti větru byly provedeny Centrem stavebního inženýrství, a.s. ve Zlíně dle ČSN EN 13659.

Vedení lištou


Vedení lankem
